产品概述

无负压（变频）供水设备是直接与市政供水管连接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（可以食相对压力的0压力，小于0压力时称为负压）的二次加压供水设备。管网叠压（无负压）供水设备的核心是在二次加压供水系统运行过程中如何防止负压产生，保证不影响附近用户用水的前提下实现安全、可靠、平稳、持续供水。目前市场上主要有罐式无负压供水设备与箱式无负压供水设备。设备时刻监测供水系统的瞬时用水量，并对水量信号经微机分析处理后，由微机控制各水泵机组的工作状态和转速，既保证所需供水量，又使水泵机组时刻处于高效节能运行状态，避免了电能的浪费。设备中的所有水泵均在微机和变频器的控制下软启动，启动电流小，能耗少。整套设备在微机管理下运行经济合理，节能效果极为显著。若采用变压控制，进一步扩展了水泵的调速范围，节电效果比恒压控制更加显著。

控制柜

二十年变频控制经验伴随变频技术的不断发展，选取最稳定可靠的低压电器元件、PLC、变频控制器实现系统保护功能齐全，全自动智能化运行。内置国内最先进的专利技术平滑控制技术和压力自动补偿技术，使用户管网压力恒定且最大限度节省电能。

独有的平滑控制技术：没有平滑控制技术，设备往往会出现压力过低的情况，在水泵切换时或出现水量变化较大的情况下，压力波动比较大。采用平滑控制技术后，系统可以根据实际反馈压力自动控制加减速度，系统的压力更加稳定。

压力自动补偿技术：根据系统阻力特性，当流量越大时，系统的阻力越大。为了满足系统在最大用水量时有足够的扬程来克服系统阻力，通常的做法是在设定系统压力时只能按最大流量所需的压力来设置，当小流量用水时压力过剩造成能力浪费。

功能特点

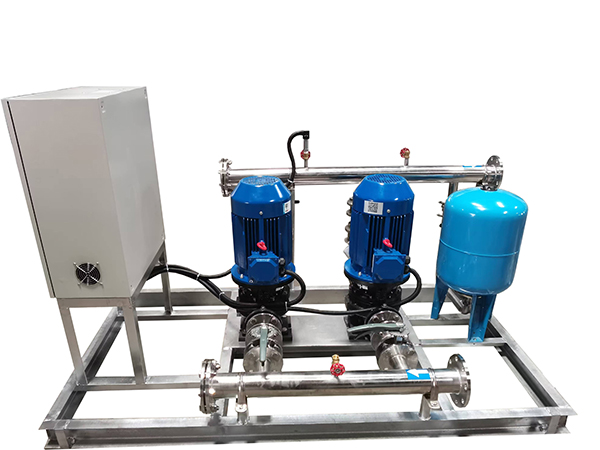

结构：全自动变频恒压（变压）变流量供水设备，主要由控制柜、水泵机组、小型气压水罐、压力传感器和管路阀门等组成。全自动变频恒压供水控制（ 简称控制器） 控制， 该控制器以美国I n t e l公司1 6位8 0 9 8单片机为核心，它具有高集成度、高可靠性、高控制精度、高运行速度、高抗干扰等优点，在此基础上扩展了多功能接口、薄膜按键、L E D大屏数码管显示。L C D液晶显示，给用户提供了较好的控制介面。采用可编程序控制器（简称P L C控制），因而控制系统可靠性很高、抗干扰能力极强、扩展功能灵活方便。运行过程（以三台泵系统为例）：在“变频自动”运行方式下，微机通过变频器软启动1 #水泵，1 #水泵进入变频运行状态，转速逐渐升高。当供水量Q < 1 / 3 0 m a x时（0 m a x为三台泵全部工频运行时的最大流量），微机根据供水量的变化自动调节1 #泵转速，以保证供水压力稳定。当1 / 3 0 m a x < Q < 2 / 3 Q m a x，1 #泵已不能满足所需水量，这时微机将1 #泵转为工频运行状态， 软起动2 #泵， 使2 #泵进入变频运行状态， 其转速由所需水量决定。当2 / 3 0 m a x < Q时， 微机将1 #、2 #泵置于式工频运行状态， 软起动3 #泵投入变频运行状态。当供水量减少，1 / 3 Q m a x < Q < 2 / 3 Q m a x时，3 #泵转速逐渐降至零，停止运行，微机控制2 #泵进入变频状态。当供水量继续减少，0 系统原理：全自动变频恒压（变压）变流量供水设备，以微电脑为核心，通过变频器和继电器、接触器控制水
泵机组运行状态，实现管网的恒压（变压）变流量供水要求。设备运行时，压力传感器不断将管网水压信号变
换成电信号送人微机，经微机运算处理后，获得最佳控制参数，通过变频器和继电控制元件自动调整水泵机组
高效率地运行，既保证了良好的供水品质又最大限度地节能。灌 溉：如公园、游乐场、果园、农场等

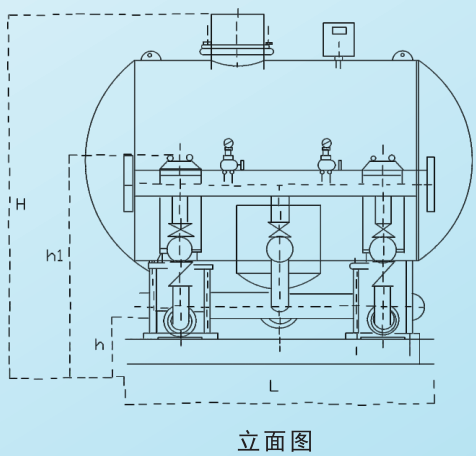

型号	调节罐规格（直径*高*容积）	参考户数（个）	安装尺寸					进出水口管径（DN）	功率（kw）
			L	B	h	h1	H
SXW-5	0.6*1.12*0.32	30-70	1170	1800	225	935	1600	2月9日	可调
SXW-10	0.8*1.42*0.7	71-90	1170	1800	225	1115	1600	40
SXW-15	0.8*1.42*0.7	91-131	1170	1800	225	1115	1600	50
SXW-20	1.0*1.72*1.35	131-190	1760	1860	225	1115	1928	65
SXW-25	1.0*1.72*1.35	191-250	1760	2260	225	1168	2128	80
SXW-40	1.2*1.85*2.1	251-370	1760	2260	225	1520	2128	100
SXW-50	1.4*2.1*3.2	371-450	1760	2260	225	1520	2328	125

注：可按客户要求订做各种尺寸；表中参数仅供参考，设备实际尺寸以供货状态为准。

技术参数

灌溉：如公园、游乐园、果园、农产等

生活用水：如高层建筑、居民水区、别墅等

制造业：如生产制造、洗涤装置、食品工业、工厂

商用大厦：如宾馆、写字楼、百货商场、大型桑拿浴等

公共场所：如医院、学校、体育馆、高尔夫球场、机场

适用范围

生活用水：如高层建筑、居民水区、别墅等
制 造 业：如生产制造、洗涤装置、食品工业、工厂
商用大厦：如宾馆、写字楼、百货商场、大型桑拿浴等
公共场所：如医院、学校、体育馆、高尔夫球场、机场
